结构形式：片式消声器。
主要用途：主要用于各种高压离心风机、轴流风机的进风或出风口的消声。
系列规格：SP系列消声器除规格选用表中的规格之外，还可根据用户提供的风速、流量范围和现场安装位置非标设计消声器的外形。
说 明：个别大风量的消声器考虑到运输限制，设计采用分体组装结构。消声器的进、出风口变径尺寸根据用户提供的尺寸制作，方、圆形均可。这样可以方便消声器的安装。
消声性能：SP型消声器的消声量一般可达20~25db。也可根据用户的消声要求非标设计
阻力设计：在设计风速的条件下，压力损失为≤300Pa。
型号说明：SP型为常温消声器，SPW为高温消声器，消声器的参数都一样，内部材质不一样，客户选购时需要提出。

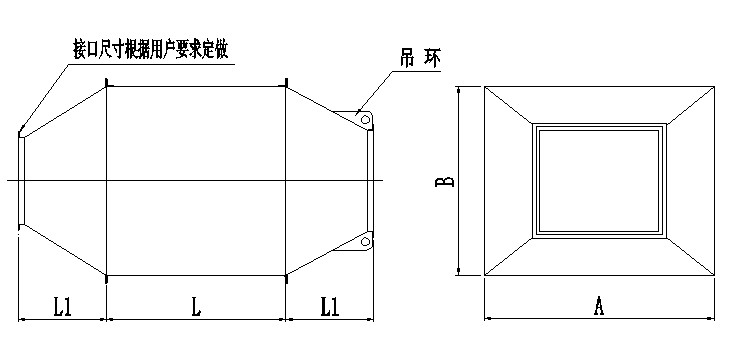

方形消声器外形示意图
SP型方形消声器规格选用表（参照示意图）
型 号
外形尺寸（mm）
适用风量(m3/h)
风速8 m/s～13 m/s
通道面积(㎡)
A
B
L
L1
SP-0.5
500
550
1000
250
4000
6000
0.135
SP-0.8
600
700
1000
250
6000
9000
0.2
SP-1
750
900
1000
300
9000
12000
0.32
SP-1.5
800
1000
1000
300
12000
18000
0.4
SP-2
1000
1200
1000
400
18000
25000
0.57
SP-3
1000
1600
1200
450
25000
35000
0.8
SP-4
1250
1600
1200
450
35000
45000
0.97
SP-5
1250
1900
1200
500
45000
55000
1.2
SP-6
1500
2000
1500
500
55000
65000
1.4
SP-7
1500
2300
1500
500
65000
75000
1.6
SP-8
1500
2500
1500
500
75000
85000
1.8
SP-9
1800
2300
1800
600
85000
95000
2
SP-10
1800
2600
1800
600
95000
105000
2.25
SP-11
2000
2600
1800
600
105000
115000
2.5
SP-12
2000
2800
1800
600
115000
125000
2.7
SP-13
2000
3000
2000
750
125000
135000
2.9
SP-14
2500
2600
2000
750
135000
145000
3.1
SP-15
2500
2800
2000
750
145000
155000
3.3
SP-16
2500
3000
2000
750
155000
170000
3.52
SP-18
2500
3150
2000
750
170000
190000
3.9
SP-20
2500
3400
2000
750
190000
210000
4.2
型 号
外形尺寸（mm）
适用风量(m3/h)
风速10m/s～20m/s
通道面积(㎡)
A
B
L
L1
SP-22
2500
3000
2500
750
210000
230000
3.5
SP-24
2500
3200
2500
750
230000
250000
3.9
SP-26
2500
3400
2500
750
250000
270000
4.2
SP-28
2500
3600
2500
750
270000
290000
4.4
SP-30
2500
3700
3000
750
290000
330000
4.7
SP-35
2500
3800
3000
750
330000
380000
5.2
SP-40
2500
4000
3000
750
380000
430000
5.9
SP-45
2800
4200
3000
750
430000
480000
6.6
SP-50
2800
4800
3000
750
480000
530000
7.3
SP-55
3000
5000
3000
1000
530000
580000
8.05
SP-60
3000
5400
3000
1000
580000
630000
8.75
SP-65
3000
5800
3000
1000
630000
680000
9.4
SP-70
4000
4500
3000
1000
680000
730000
10.1
SP-75
4000
4800
3000
1000
730000
780000
10.8
SP-80
4000
5200
3000
1000
780000
830000
11.5
SP-85
4000
5600
3000
1000
830000
880000
12.2
SP-90
4000
5900
3000
1000
880000
930000
12.9
SP-95
4000
6200
3000
1000
930000
980000
13.6
SP-100
4000
6500
3000
1000
980000
1030000
14.3
可根据用户的安装位置和技术要求非标定做！

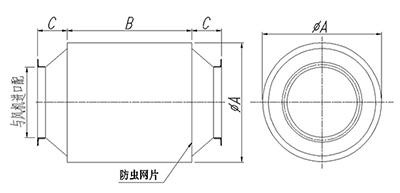

圆形消声器外形示意图
注：考虑圆形消声器的运输问题，最大直径只能做到 2400mm，风量再大的只能做方形消声器。
也可根据用户的安装位置和技术要求非标定做，需要安装支架或弯头的，都可制作。
YP型圆形消声器规格选用表（参照示意图）
|
型 号 |
外形尺寸（mm） |
适用风量(m3/h) 风速8 m/s～13 m/s |
重量 （kg） |
|||
|
A |
B |
C |
||||
|
YP-0.5 |
500 |
1250 |
200 |
4000 |
6000 |
90 |
|
YP-0.8 |
550 |
1250 |
200 |
6000 |
9000 |
100 |
|
YP-1 |
650 |
1250 |
200 |
9000 |
12000 |
120 |
|
YP-1.5 |
750 |
1250 |
200 |
12000 |
18000 |
160 |
|
YP-2 |
1000 |
1250 |
300 |
18000 |
25000 |
220 |
|
YP-3 |
1200 |
1250 |
300 |
25000 |
35000 |
270 |
|
YP-4 |
1400 |
1250 |
300 |
35000 |
45000 |
340 |
|
YP-5 |
1600 |
1250 |
400 |
45000 |
55000 |
450 |
|
YP-6 |
1700 |
1500 |
400 |
55000 |
65000 |
590 |
|
YP-7 |
1900 |
1500 |
500 |
65000 |
75000 |
720 |
|
YP-8 |
2150 |
1500 |
500 |
75000 |
85000 |
820 |
|
YP-9 |
2250 |
1500 |
500 |
85000 |
95000 |
1000 |
|
YP-10 |
2400 |
1500 |
500 |
95000 |
105000 |
1320 |
|
YP-11 |
2400 |
1800 |
500 |
105000 |
115000 |
1500 |
|
YP-12 |
2400 |
2200 |
500 |
115000 |
125000 |
1650 |

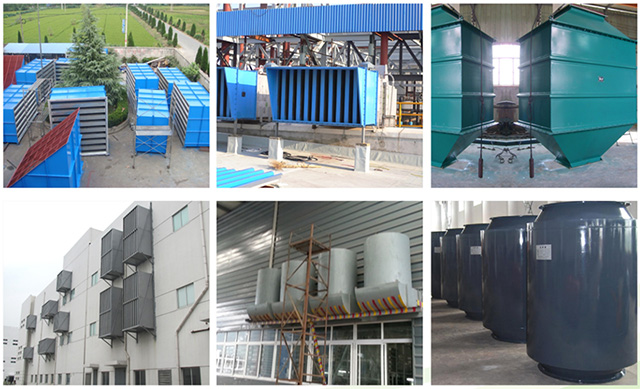

SP型 片式消声器图片及工程实例
